Συγχρονισμός

• έως έξι μονάδες AWG M8190A ή 12 ανεξάρτητα κανάλια για περίπλοκα σενάρια σήματος
• έως τέσσερις μονάδες BERT M8051A και μία μονάδα BERT M8041A ή 10 ανεξάρτητα κανάλια

Ακριβής ευθυγράμμιση για επαναλαμβανόμενες μετρήσεις

• μία είσοδος ενεργοποίησης μπορεί να ενεργοποιήσει έως έξι μονάδες M8190A ή τέσσερις μονάδες M8051A και μία μονάδα M8041A με καθοριστική καθυστέρηση
• επαναληψιμότητα κλίσης 2 ps μεταξύ οποιωνδήποτε δύο καναλιών ανεξάρτητα από το ποσοστό δειγματοληψίας
• ανάλυση κλίσης 50 fs μεταξύ οποιωνδήποτε δύο καναλιών

1 μονάδα U AXIe για υψηλή πυκνότητα θύρας

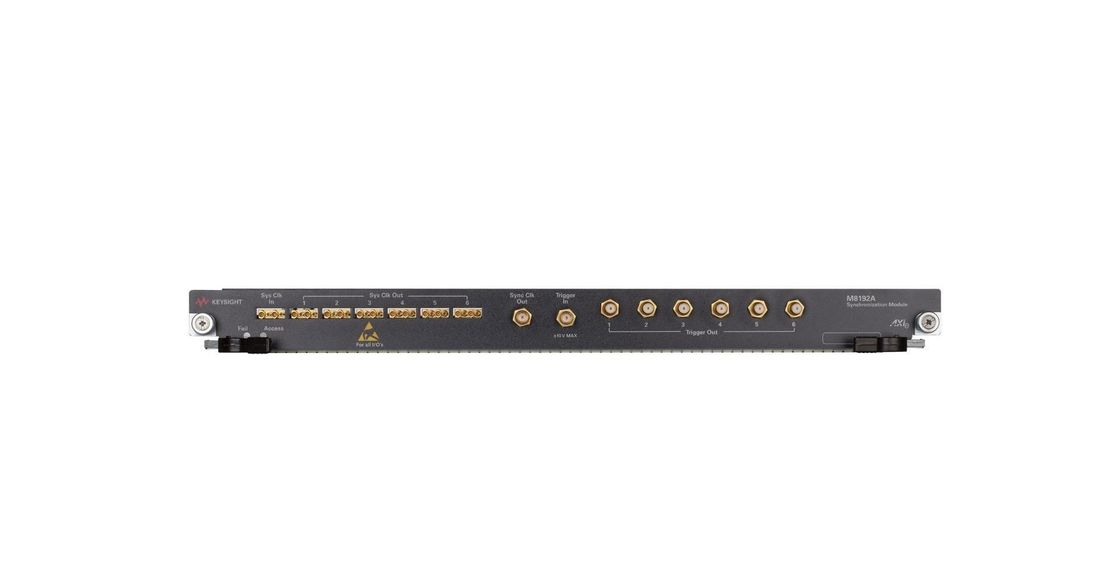

Οι πολύπλοκες δοκιμές απαιτούν μερικές φορές παράλληλη αναπαραγωγή πολλαπλών μορφών κύματος (π.χ. δοκιμές πολλαπλών εκπομπών).Η μονάδα συγχρονισμού M8192A επιτρέπει στους μηχανικούς να συγχρονίζουν έως και 12 κανάλια M8190A και χωρά σε ένα τυπικό πλαίσιο AXIe.
Η μονάδα συγχρονισμού M8192A υποστηρίζει επίσης τη δοκιμή ψηφιακών λεωφορείων υψηλής ταχύτητας όπως το PCI Express^®.
Η αποτελεσματικότητα των δοκιμών μπορεί να αυξηθεί με την παράλληλη δοκιμή έως δέκα λωρίδων με τις μονάδες BERT M8051A και M8041A. Αυτές μπορούν να συγχρονιστούν από τη μονάδα M8192A.

Τυπικές εφαρμογές:

• Φάση συνεκτικής πολλαπλών καναλιών παραγωγής σήματος I / Q έως έξι ζευγάρια I / Q
• Φάση συνεκτικής πολυκαναλικής παραγωγής IF / RF με έως 12 σήματα IF / RF
• εφαρμογές σειράς πολλαπλών λωρίδων όπως PCI Express^®
• φυσική
• Εφαρμογή MIMO

Συμπληρωματικές πληροφορίες

Διατίθεται επίσης ως σύστημα γεννήτριας μορφής κύματος πολυκαναλιών M8190S. Διατίθενται δύο επιλογές πολυκαναλιών.

Σύστημα 4 καναλιών: αποτελείται από ένα πεντακονικό σασί AXIe M9505A (M8190S-B04), μία μονάδα συγχρονισμού M8192A και δύο μονάδες AWG M8190A, συμπεριλαμβανομένου του απαιτούμενου αριθμού καλωδίων ρολογιού και σκανδάλη

Σύστημα 8 καναλιών: αποτελείται από δύο πλαισίια AXIe 5 τρύπων M9505A (M8190S-B08), μία μονάδα συγχρονισμού M8192A και τέσσερις μονάδες AWG M8190A, συμπεριλαμβανομένου του απαιτούμενου αριθμού καλωδίων ρολογιού και σκανδάλη
