Ένα νέο πρότυπο για δοκιμές παραγωγής κεραμικών συμπυκνωτών

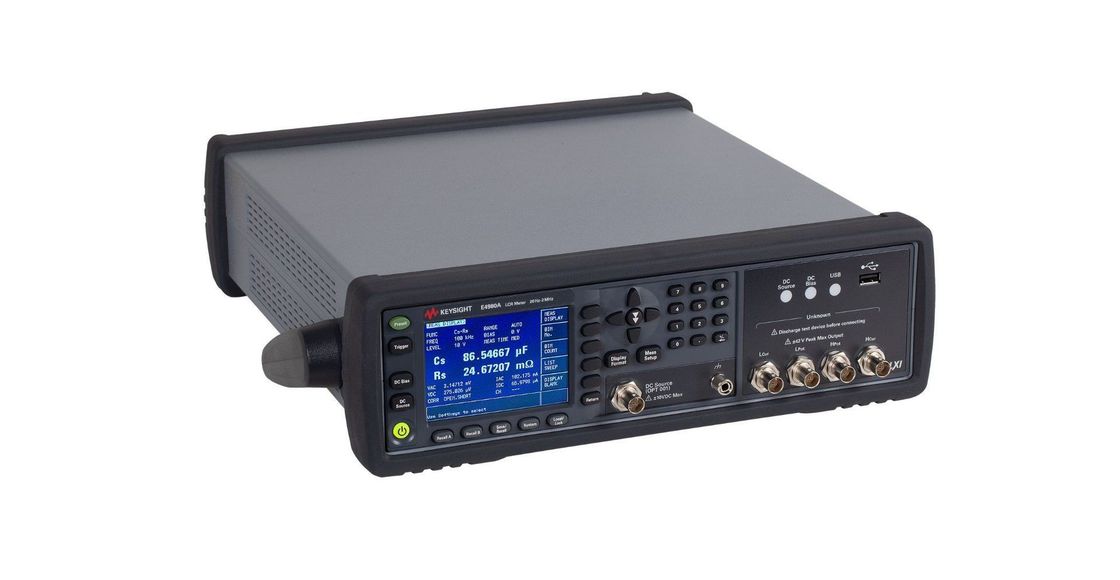

Το μέτρο χωρητικότητας Keysight Technologies, Inc. E4981B παρέχει τις καλύτερες επιδόσεις για δοκιμές κατασκευής κεραμικών πυκνωτών.Το E4981B είναι το νέο πρότυπο στη βιομηχανία..

Χρόνος μέτρησης

• Μέτρηση υψηλής ταχύτητας: 2,3 ms (1 MHz), 3,0 ms (1 kHz), 11,0 ms (120 Hz)

Βασική ακρίβεια

• Ακριβής δοκιμή C-D: 0,05%, 0,0005 (προδιαγραφή), 0,042%, 0,0003 (τυπική)

Περισσότερα χαρακτηριστικά

• 9 Διαλογή κουτιών
• 256 διόρθωση πολλαπλών διαύλων
• Συμφωνείς εντολές SCPI και διεπαφές χειριστή/σκοπίστρου με το 4268A, 4288A και E4981A
• Αντιστάθμιση επιπέδου σήματος δοκιμής για δοκιμές κεραμικών πυκνωτών υψηλής αξίας
• Πολυδιάστατη συνδεσιμότητα υπολογιστών (LAN, USB και GPIB)

Ένα πλήρες διάλυμα που αντικαθιστά το 4268A, το 4288A και το E4981A

• Γρήγορη ταχύτητα μέτρησης - 2,3 ms (από την ενεργοποίηση έως το EOM στα 1 MHz)
• Ακριβείς και επαναλαμβανόμενες μετρήσεις, ακόμη και μικρή χωρητικότητα μπορεί να μετρηθεί
• Ευρύ φάσμα μετρήσεων από μικρή έως μεγάλη χωρητικότητα 0 F έως 2,0 mF
  • 0 F έως 1,5 nF/1 MHz
  • 68 pF έως 200 nF/1 kHz
  • 6.8 nF έως 2 mF/120 Hz
• Συμβατότητα με τα 4268A, 4288A και E4981A
  • Διοίκηση SCPI
  • Επεξεργαστής I/F
  • Σκανέρ I/F
• Βελτιωμένες λειτουργίες για δοκιμές παραγωγής
  • Βελτιωμένη ανίχνευση αστοχίας επαφής
  • Σύγχρονη πηγή
  • Μεταβολή συχνότητας (± 1%, ± 2%) σε 1 MHz
  • Ταχύτερη διαβίβαση δεδομένων

Ο μετρητής χωρητικότητας E4981B προσφέρει υψηλή ταχύτητα με αξιόπιστες μετρήσεις για δοκιμές κεραμικών πυκνωτών στις γραμμές παραγωγής.Το E4981B συνειδητοποιεί τις δυνατότητες μέτρησης της χωρητικότητας από μικρές σε μεγάλες τιμές με ακριβείς μετρήσειςΤο μέτρο χωρητικότητας E4981B συμβάλλει στη βελτίωση της απόδοσης δοκιμής, επιτυγχάνοντας παράλληλα εξαιρετική ποιότητα συστατικών για τις δοκιμές κεραμικών πυκνωτών.
