Γενικά χαρακτηριστικά

• Υποστηρίζονται δύο τύποι καρτών μήτρας: κάρτες μήτρας E5252A και κάρτες πολλαπλασιαστών E5255A
• Ε5252Α κάρτες μήτρας υποστηρίζουν λειτουργίες μήτρας μεταγωγής Kelvin ή μη Kelvin οικονομικά αποδοτικές
• Ε5255Α κάρτες πολλαπλασιαστών υποστηρίζουν μακροπρόθεσμες δοκιμές αξιοπιστίας πολλών τοποθεσιών
• Το λογισμικό Keysight EasyEXPERT μπορεί να ελέγχει και να αυτοματοποιεί τις ρυθμίσεις των διακόπτες χρησιμοποιώντας δοκιμές εφαρμογών

Ικανότητες μέτρησης

• 20 ανάλυση μέτρησης femtoamp μέσω του διακόπτη χρησιμοποιώντας 4156C, B1500A ή E5270B HRSMU
• Χρόνος καθιέρωσης του παροδικού ρεύματος (μέχρι < 450 fA) μικρότερος από 3,5 δευτερόλεπτα (βήμα εισόδου 10 V) ((Συμπληρωματικές πληροφορίες)
• Διάφραση ζώνης 10 MHz (- 3dB) με χρήση καρτών E5252A (Συμπληρωματικές πληροφορίες)
• Απομόνωση καναλιών 10 teraohms για μονοπάτια χαμηλού ρεύματος (τριαξιακά) με χρήση καρτών E5252A

Αρχιτεκτονική (χρησιμοποιώντας κάρτες μήτρας E5252A)

• 6 εισροές χαμηλού ρεύματος (τριαξιακές) και 4 εισροές γενικής χρήσης (κωαξιακές)
• Το μοντελοποιημένο σχεδιασμό υποστηρίζει διαμορφώσεις εξόδου x12, x24, x36 και x48
• Οι τριάξονες εισόδοι 1 έως 4 έχουν ειδικές εσωτερικές διαδρομές
• Οι τριάξονες εισροές 5 έως 6 και οι 4 ομοάξονες εισροές πολλαπλασιάζονται (3:1) και μοιράζονται 2 εσωτερικές διαδρομές

Αρχιτεκτονική (χρησιμοποιώντας κάρτες πολλαπλασιαστών E5255A)

• 6 εισροές χαμηλού ρεύματος (τριαξιακές), 3 εισροές με παραμερισμό συνεχούς ροής (συνάξια) ανά κάρτα
• Το μοντελοποιημένο σχέδιο υποστηρίζει διαμορφώσεις εξόδου x24, x48, x72 και x96 τριάξονων
• Μπορεί να συγκεντρώσει μέχρι και τέσσερις E5250A mainframes μαζί για να υποστηρίξει μέχρι 384 κανάλια εξόδου

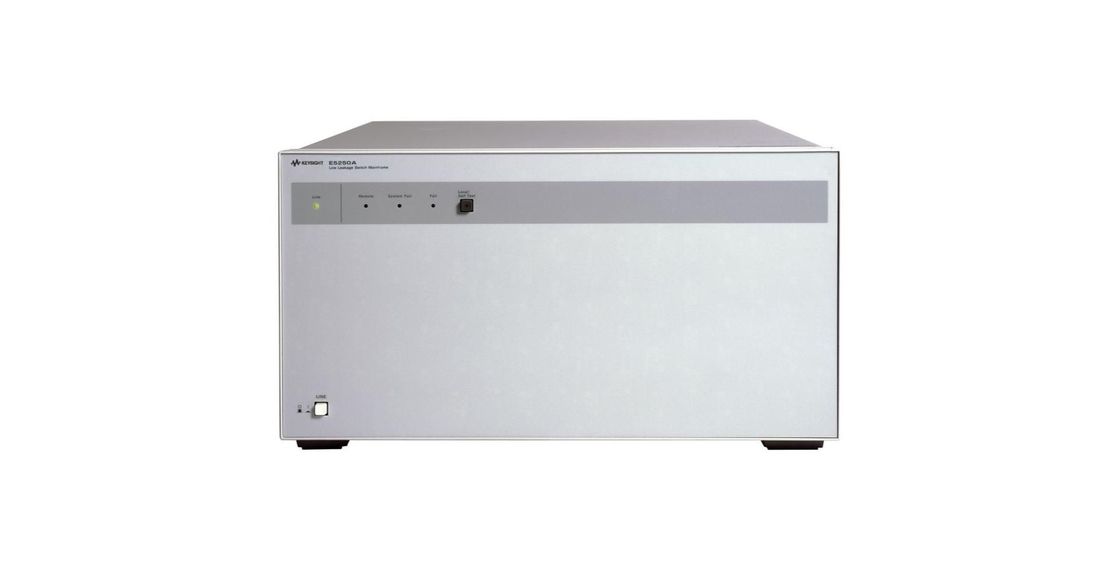

Ο κύριος υπολογιστής διακόπτη χαμηλής διαρροής Keysight E5250A επεκτείνει έναν ενιαίο σταθμό μέτρησης, όπως ο Keysight B1500A, 4155C ή 4156C, σε αυτόματο σύστημα μέτρησης.Οι ενότητες plug-in μπορούν να διαμορφωθούν είτε ως μήτρα διασταυρούμενων σημείων για γενικές παραμετρικές μετρήσεις είτε ως πολλαπλασιαστή για μετρήσεις μακροπρόθεσμης αξιοπιστίας..

Όταν είναι διαμορφωμένο ως πολλαπλέξερ 24 (8 x 3) καναλιών, το E5250A είναι ιδανικό για μετρήσεις μακροπρόθεσμης αξιοπιστίας με την ικανότητα 384 καναλιών και τα προηγμένα χαρακτηριστικά που συνήθως βρίσκονται μόνο σε μεγάλα,πιο δαπανηρές συσκευές εισόδουΑυτό επιτρέπει τη χρήση φθηνών πηγών ενέργειας για συνεχή πίεση.

Ο μεγάλος αριθμός των καναλιών και οι χαμηλού κόστους πηγές άγχους επιτρέπουν την αποτελεσματική παράλληλη δοκιμή εκατοντάδων συσκευών, εξοικονομώντας κόστος και χρόνο και επιτυγχάνοντας ακριβή και συνεπή αποτελέσματα.

Χαρακτηριστικά

10 x 12 διακόπτης μήτρας για γενικές παραμετρικές μετρήσεις

• Διαδοχική μέτρηση πολλών συσκευών σε δομή δοκιμής
• Δέκα εισροές και 48 εξόδους παρέχουν ευελιξία και ακρίβεια
• Δύο εισροές χαμηλής διαρροής και τέσσερις τυποποιημένες εισροές για μετρήσεις I-V
• Δύο πορείες C-V με ακριβή αντιστάθμιση χωρητικότητας
• Δύο βοηθητικές εισόδους για παλμικές, διαφορική τάση και άλλες μετρήσεις

Πολλαπλασιαστή 24 (8 x 3) καναλιών για δοκιμές αξιοπιστίας

• Δυνατότητα 384 καναλιών για αποτελεσματική παράλληλη δοκιμή
• Φθηνή ενέργεια για συνεχή πίεση
• Προστασία από υπερβολές ισχύος για ακριβή αποτελέσματα
