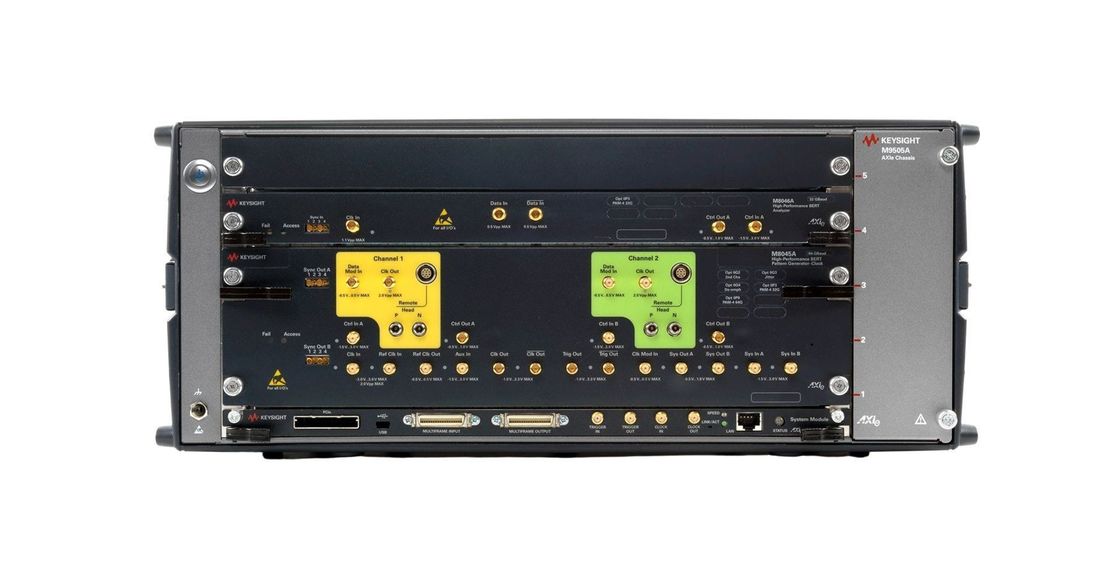

J-BERT M8020A BERT υψηλών επιδόσεων

Ο υψηλής απόδοσης Keysight J-BERT M8020A επιτρέπει ταχεία, ακριβή χαρακτηριστική δέκτη συσκευών με μία ή περισσότερες λωρίδες που λειτουργούν έως 16 ή 32 Gb/s.

Με το υψηλότερο επίπεδο ολοκλήρωσης που υπάρχει σήμερα, το M8020A εξορθολογίζει τη ρύθμιση δοκιμών σας.Μέσω διαδραστικής κατάρτισηςΤο J-BERT M8020A θα επιταχύνει την εικόνα του σχεδιασμού σας.

Στόχοι εφαρμογών

Το M8020A έχει σχεδιαστεί για μηχανικούς έρευνας και ανάπτυξης και μηχανικούς δοκιμών που χαρακτηρίζουν και επαληθεύουν τη συμμόρφωση τσιπ, συσκευών, πλακίδων,και συστήματα με σειριακές θύρες I/O έως 16 Gb/s και 32 Gb/sΤο M8020A μπορεί να χρησιμοποιηθεί για τη δοκιμή δημοφιλών προτύπων σειριακών λεωφορείων, όπως PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, λεωφορεία μνήμης, backplanes, επαναλήπτες,ενεργά οπτικά καλώδια, Thunderbolt, 10 GbE, 100 GbE (οπτικά και ηλεκτρικά), SFP +, CFP2/4 δέκτες και CEI.

• ταχύτητες δεδομένων έως 8,5/ 16 Gb/s για γεννήτρια μοτίβων και ανιχνευτή σφαλμάτων
• επεκτάσιμη σε 32 Gb/s με M8062A, 32 Gb/s BERT front-end
• ενσωματωμένη και βαθμολογημένη ένεση jitter: RJ, PJ1, PJ2, SJ, BUJ, σινουσοειδής παρεμβολή (κοινή λειτουργία και διαφορική λειτουργία), SSC (τριγωνική και αυθαίρετη, υπολειμματική)
• 8 χτυπήματα (θετική και αρνητική) έως 20 dB
• ενσωματωμένο και ρυθμιζόμενο ISI για την προσομοίωση απώλειας
• διαδραστική εκπαίδευση σύνδεσης για SAS-3, USB 3.0/3.1 και PCI Express που υποστηρίζει 8 GT/s και 16 GT/s
• διαδραστική εκπαίδευση TxEQ για τα IEEE 10GBASE-KR, 25GBASE-KR και 100GBASE-KR4
• ενσωματωμένη ανάκτηση και εξίσωση δεδομένων ρολογιού
• ενσωμάτωση συστήματος με λογισμικό M8070A για σειρά M8000 BER
• αδιάλειπτη λειτουργία με γεννήτριες BERT/περιοχής και αυθαίρετης μορφής κύματος
