Επαναλαμβανόμενα και ακριβή αποτελέσματα με το M8040A

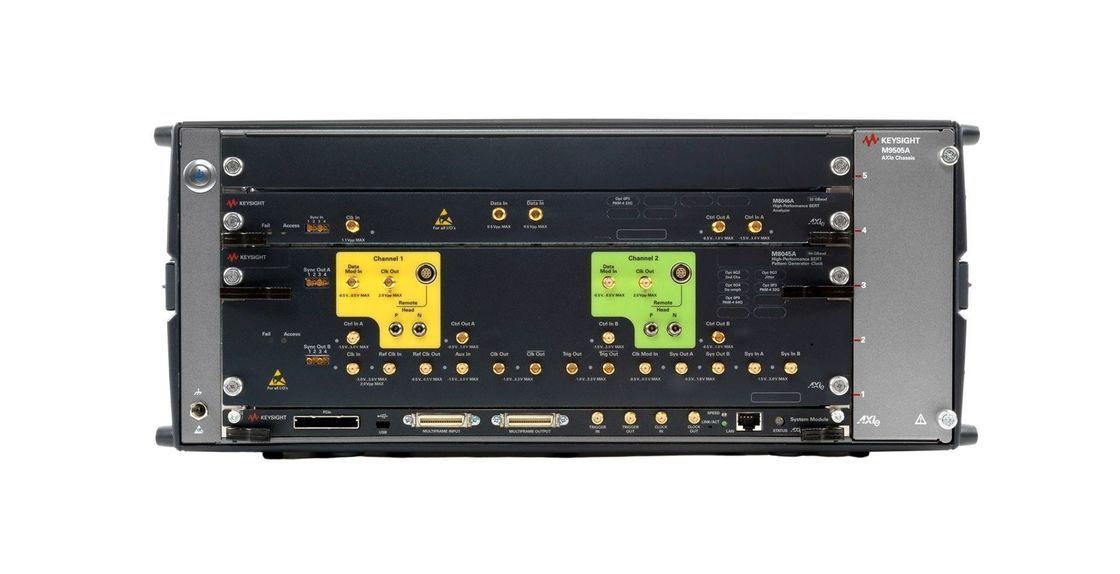

Το υψηλής απόδοσης BERT M8040A παρέχει καθαρά σήματα NRZ και PAM4 έως 64 GBaud με γρήγορες μεταβάσεις και χαμηλό εγγενές jitter.Τα καλώδια 85 mm φέρνουν τις επιδόσεις κοντά στην δοκιμαζόμενη συσκευή, ελαχιστοποιώντας την υποβάθμιση του σήματος που προκαλείται από τα καλώδια με απώλεια.

• ταχύτητες δεδομένων από 2 έως 64 GBaud σήματος PAM4
• πραγματική ανίχνευση σφαλμάτων PAM4 σε πραγματικό χρόνο έως 58 GBaud
• ενσωματωμένη αποεντύπωση, εξισορρόπηση αναλυτή και ανάκτηση ρολογιού
• ενσωματωμένη και βαθμολογημένη ένεση jitter: RJ, PJ1, PJ2, SJ, BUJ και clk / 2 jitter
• δύο κανάλια γεννήτριας προτύπων ανά ενότητα για την προσομοίωση λωρίδας επιθετικού
• Διαδραστική εκπαίδευση συνδέσμου και φιλτράρισμα SKP OS για 8 / 16 / 32 / 64 GT/s PCI Express®
• αλγοριθμικό PRBS, QPRBS και βασισμένα στη μνήμη πρότυπα, διαχωριστής προτύπων
• για PAM4, κωδικοποίηση γκρι, κωδικοποίηση FEC και ανάλυση προκωδικοποιητή και κατανομής σφαλμάτων
• όλες οι επιλογές και οι ενότητες είναι αναβαθμίσιμες
• προσφέρει πραγματική ανάλυση σφαλμάτων και παρέχει επαναλαμβανόμενα και ακριβή αποτελέσματα, βελτιστοποιώντας τα περιθώρια απόδοσης των συσκευών σας

Στόχοι εφαρμογών

Το M8040A έχει σχεδιαστεί για μηχανικούς έρευνας και ανάπτυξης και μηχανικούς δοκιμών που χαρακτηρίζουν τσιπάκια, συσκευές, μονάδες δέκτη και υπο-συστατικά, πλακέτες,και συστήματα με σειριακές θύρες I/O που λειτουργούν με ταχύτητες δεδομένων έως 32 GBaud και 64 GBaud στον διακομιστή, υπολογιστών, κέντρων δεδομένων και βιομηχανίας επικοινωνιών.

Ο M8040A μπορεί να χρησιμοποιηθεί για δοκιμές δέκτη (εισόδου) για πολλά δημοφιλή πρότυπα διασύνδεσης που χρησιμοποιούν μορφότυπα δεδομένων PAM4 και NRZ όπως: PCIe 6.0 / 5.0 / 4.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G, και CEI-112G, 64G/112G Fibre Channel, Infiniband-HDR, και ιδιόκτητες διεπαφές για chip-to-chip, chip-to-module, backplanes, repeaters,και ενεργά οπτικά καλώδια.

Η γεννήτρια προτύπων του BERT M8040A GBaud παρέχει καθαρό σήμα εξόδου PAM4 32 και 26,5625 GBaud.
