M8050A 120 Gbaud υψηλής απόδοσης ανάλυση Bert οσκιλοσκόπιο

Λεπτομέρειες προιόντος

Σχήμα αριθ.:

M8050A

Παράδοση:

5 εβδομάδες

Εμπορικό σήμα:

Keysight

Καταγωγή:

Κίνα

Προσαρμογή:

Διαθέσιμο

Υπηρεσία μετά την πώληση:

12 μήνες

Εγγύηση:

12 μήνες

Περιγραφή προϊόντων

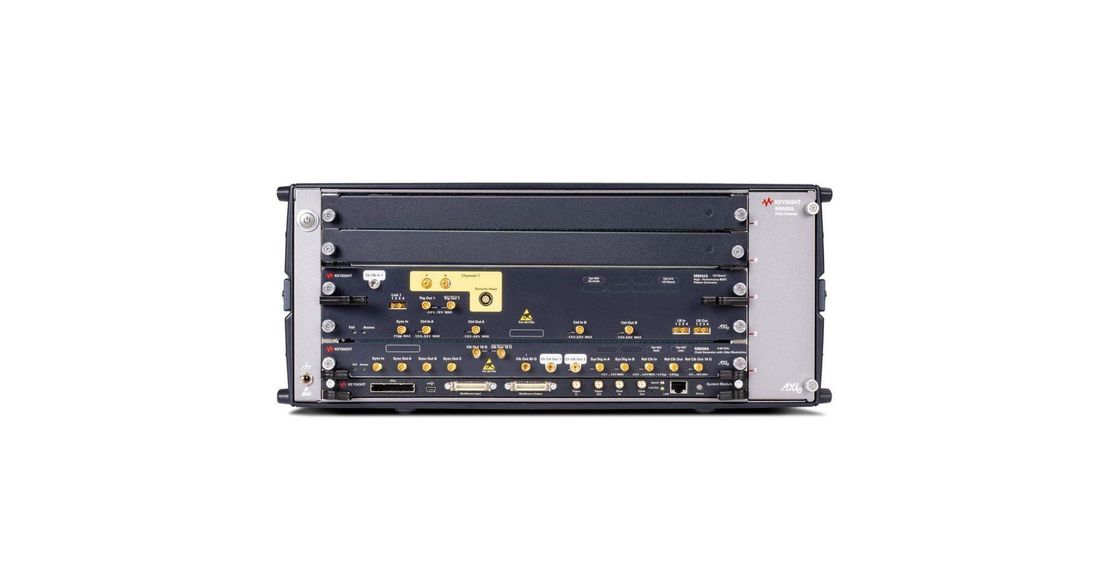

M8050A 120 Gbaud υψηλής απόδοσης BERT
Ο δοκιμαστής υψηλής απόδοσης αναλογίας σφάλματος bits (BERT) M8050A επιτρέπει τον ακριβή χαρακτηρισμό των δέκτων που χρησιμοποιούνται σε δίκτυα κέντρων δεδομένων επόμενης γενιάς και διεπαφές διακομιστών.Με αδιαμφισβήτητη ακεραιότητα σήματος, υποστήριξη για σήματα NRZ, PAM4, PAM6 και PAM8, και ταχύτητες δεδομένων έως 120 Gboud, η ευέλικτη αρχιτεκτονική του M8050A υποστηρίζει τη διαδρομή 1.6T καθώς και άλλες προηγμένες τεχνολογίες.

Σημαντικά σημεία

Ταχύτητες συμβόλων από 2 έως 120 GBd
Υποστήριξη κωδικοποίησης γραμμών μη επιστροφής στο μηδέν (NRZ), PAM3, PAM4, PAM6 και PAM8
Ενσωματωμένη επτά κλήσεις για βελτιωμένη αντιστάθμιση απώλειας καναλιού
Χρόνος μετάβασης σε < 5 ps και < 100 fs ρίζα μέσης τετραγωνικής (RMS) εγγενής τυχαία αναταραχή
Ενσωματωμένη ένεση Jitter και βαθμονομημένη για δοκιμές ανοχής δέκτη RJ, PJ1, PJ2, BUJ, sRJ, clk / 2
Ανάλυση σφάλματος έως 64 Gboud PAM4 σε πραγματικό χρόνο με ενσωματωμένη ανάκτηση ρολογιού και ισχυρή εξισορρόπηση
Ευέλικτη λύση με λειτουργικότητα που αναβαθμίζεται με άδεια λογισμικού

Στόχοι εφαρμογών

Το M8050A βοηθά τους μηχανικούς να σχεδιάσουν και να χαρακτηρίσουν τσιπάκια, συσκευές, μονάδες δέκτη, υπο-συστατικά, πλαίσια και συστήματα.Γρήγορη δοκιμή σειριακών θύρων I/O που λειτουργούν με ταχύτητες δεδομένων έως 120 GBd σε όλο τον διακομιστήΣυνδυάζοντας το M8050A BERT με ένα οσιλοσκόπιο Keysight UXR-Series 80 GHz σας δίνει ένα πλήρες 1.Λύση δοκιμής δέκτη και πομπός 6T για την αξιολόγηση των συστημάτων Ethernet.
