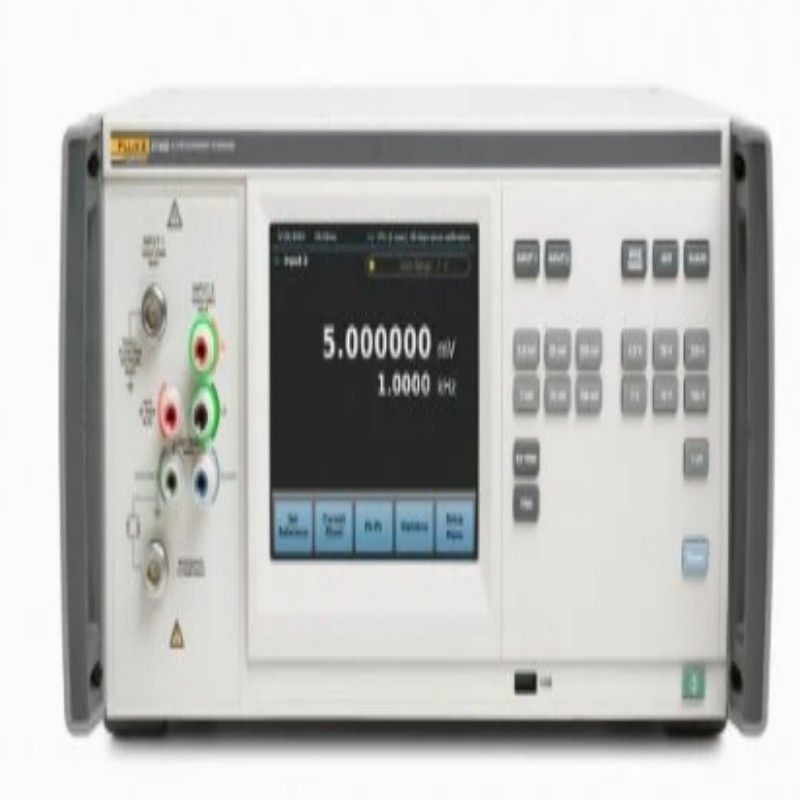

Fluke 5790b Πρότυπο μέτρησης εναλλασσόμενου ρεύματος Εύκολη στη χρήση Γραφική διεπαφή και εργονομία

Τα ενημερωμένα χαρακτηριστικά παρέχουν βελτιώσεις εσωτερικά και εξωτερικά

Από την κυκλοφορία του το 1990, το 5790A έχει αποκτήσει μια απαράμιλλη φήμη ως το πιο ακριβές πρότυπο μέτρησης της βιομηχανίας.Η τεχνολογία πίσω από το 5790A και ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας αισθητήρας Fluke RMS το έκαναν το πρότυπο μέτρησης επιλογής για τα εργαστήρια βαθμονόμησης σε όλο τον κόσμοΟ 5790B διατηρεί τα καινοτόμα τεχνικά χαρακτηριστικά του προκατόχου του και προσθέτει πολλές νέες δυνατότητες και λειτουργίες που διευρύνουν το ικανό φόρτο εργασίας και την αξιοπιστία του προϊόντος.

Απόλυτη και σχετική μέτρηση ρεύματος

Οι αντίστοιχοι μετατόπισης της σειράς Fluke A40B παρέχουν μια πολύ οικονομικά αποδοτική μέθοδο για την επέκταση της λειτουργικότητας του 5790B για τη μέτρηση του απόλυτου και του σχετικού ρεύματος ρεύματος για την βαθμονόμηση μιας πηγής ρεύματος ρεύματος.Η νέα διεπαφή χρήστη του 5790B σας επιτρέπει να εισάγετε και να αποθηκεύσετε τρέχοντες παράκαμψεις στη μνήμη του.Μπορούν να αποθηκευτούν έως και 150 διακυμάνσεις μαζί με τους σειριακούς αριθμούς των διακυμάνσεων, τις τιμές των σταθερών βαθμονόμησης (24 ac/dc, πέντε σημεία σφάλματος φόρτωσης) και τις ημερομηνίες βαθμονόμησης.Το 5790B μπορεί να ρυθμιστεί για να λαμβάνει άμεση απόλυτη ή σχετική μέτρηση ρεύματος ρεύματος σε δευτερόλεπτα συνδέοντας το ρεύμα ρεύματος και απλά επιλέγοντας το κατάλληλο ρεύμα ρεύματος από το κύριο μενού.. Όταν χρησιμοποιείται μια παράκαμψη ρεύματος, το 5790B εμφανίζει τόσο τις μετρήσεις τάσης όσο και ρεύματος στην οθόνη μαζί με τις πληροφορίες της παράκαμψης.Legacy Fluke A40 και A40A ρεύμα shunts μπορούν να φορτωθούν και να χρησιμοποιηθούν για να κάνουν σχετικές μετρήσεις ρεύματος.

Επεκτεινόμενο εύρος ευρείας ζώνης (50 MHz)

Η πρόσβαση ευρείας ζώνης "/3" και η λειτουργία, με εύρους από 2,2 mV έως 7 V, 10 Hz έως 30 MHz, διατηρούνται από το μοντέλο 5790A. Μια νέα επιλογή ευρείας ζώνης "/5" επεκτείνει το εύρος ζώνης ακόμη περισσότερο,από 10 Hz έως 50 MHzΤο διευρυμένο εύρος ευρυζωνικής ζώνης επεκτείνει το φόρτο εργασίας του προϊόντος για να βαθμολογήσει με ακρίβεια τις εξόδους αναφοράς ισχύος 50 MHz που βρίσκονται στα περισσότερα μέτρα ισχύος ραδιοσυχνοτήτων.

Βελτιωμένες προδιαγραφές

Ένα γραφικό περιβάλλον χρήσης με άμεση ανάγνωση εμφανίζει προδιαγραφές για τη μέτρηση κοινών μη σινουοειδών κυματομορφών συν υπολογισμό από κορυφή σε κορυφή (υποθέτοντας THD < 1 %).) Αυτό επιτρέπει την άμεση ενημέρωση όταν είναι πιο απαραίτητηΑντίθετα με την φθοριστική οθόνη κενού στο 5790A, η νέα 6,5 ιντσών χωρητική οθόνη αφής σας επιτρέπει να δείτε περισσότερες πληροφορίες στην οθόνη, μειώνοντας την ανάγκη εναλλαγής μεταξύ των μενού.Το 5790B προσδιορίζει τώρα απόλυτες αβεβαιότητες μέτρησης συνεχούς τάσης τόσο χαμηλές όσο ± 24 ppm (ένα έτος), 23 °C ± 5 °C), παρέχοντας μεγαλύτερη εμπιστοσύνη στις μετρήσεις μεταφοράς.Η λειτουργία εισόδου 50 ohm είναι διαθέσιμη ως επιλογή για τη μέτρηση των εξόδων αναφοράς ισχύος του μετρητή ισχύος ραδιοσυχνοτήτωνΗ επιλογή είναι η "καθαριστική βαθμονόμηση" στο τέλος ενός καλωδίου μετρήσεων με σταθερό επίπεδο ακρίβειας / φάσης. Υπολογίζει τη μετρούμενη ισχύ με φορτίο 50 Ω.

Στατιστικά στοιχεία και λειτουργίες κυματικής μορφής από κορυφή σε κορυφή

Οι στατιστικές που δείχνουν τον αριθμό των δειγμάτων, την τυπική απόκλιση, τον μέσο όρο, το ελάχιστο και το μέγιστο υπολογίζονται με βάση τις ανιχνεύσεις που εμφανίζονται.τα στατιστικά δεδομένα μπορούν να προβάλλονται ενώ η κύρια μέτρηση είναι ακόμα ορατή στην οθόνηΤο 5790B κάνει υπολογισμούς κυματικής μορφής από κορυφή σε κορυφή.Μερικές από αυτές τις μορφές κύματος είναι δύσκολες και χρονοβόρες για να υπολογιστούνΤο 5790B εκτελεί όλους τους υπολογισμούς για εσάς με βάση τη μέτρηση, μειώνοντας σημαντικά το χρόνο και τα πιθανά λάθη.

Εύκολο στη χρήση γραφικό περιβάλλον και εργονομικά χαρακτηριστικά

Η γραφική διεπαφή χρήστη διαθέτει εύκολα αναγνωρίσιμα μενού, καθώς και πρόσβαση σε κοινές λειτουργίες με το άγγιγμα ενός δακτύλου.Επιλέξτε γρήγορα το εύρος και την είσοδο χρησιμοποιώντας τα σκληρά πλήκτρα στο μπροστινό πάνελΈνας έντονος κόκκινος δείκτης κατάστασης για επικίνδυνη τάση βρίσκεται στο μπροστινό πάνελ, που σας ενημερώνει αμέσως όταν υπάρχει επικίνδυνη τάση στα τερματικά.Όπως ο νέος 5730A Πολυπροϊόντα Καλιμπρατήρα, το μπροστινό πάνελ διαθέτει τερματικά Visual Connection ManagementTM που ανάβουν για να σας δείξουν ποια τερματικά είναι ενεργά, καθοδηγώντας σας να κάνετε τις σωστές συνδέσεις.

Η ακρίβεια που μπορείς να βασιστείς

Ο 5790B βασίζεται στον κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας Fluke Solid-State Thermal RMS Sensor, ο οποίος έχει αποδειχθεί από το 1979 σε μια ποικιλία προϊόντων Fluke όπως το 792A AC / DC Transfer Standard.Ο αισθητήρας Fluke RMS είναι ένας πραγματικός θερμικός μετατροπέας.Επειδή η τάση εξόδου του είναι 2 V αντί των 7 mV έως 10 mV των παραδοσιακών θερμοσύνδεσμων,ο αισθητήρας RMS παρουσιάζει εξαιρετικά χαρακτηριστικά σήματος-θόρυβου και ελάχιστα σφάλματα αντιστροφήςΜε υψηλότερη τάση εξόδου, μπορούν να γίνουν ακριβέστερες μετρήσεις και λόγω του μικρού μεγέθους του, ο αισθητήρας RMS σταθεροποιείται γρήγορα και λειτουργεί σε ευρύ εύρος θερμοκρασιών.Το 5790B διαθέτει επίσης ερμητικά σφραγισμένα δίκτυα αντίστασης λεπτής ταινίας για την ελαχιστοποίηση των σφαλμάτων μέτρησης και την ενίσχυση του συντελεστή θερμοκρασίαςΟ αισθητήρας RMS και τα δίκτυα αντίστασης λεπτής ταινίας έχουν σχεδιαστεί από την Fluke για να είναι ανθεκτικά και αξιόπιστα.Κάθε ένα κατασκευάζεται σύμφωνα με αυστηρά πρότυπα από την Fluke Microelectronics Group για να διατηρήσει την ποιότητα και τη συνέπεια κομμάτι μετά από κομμάτι..

Η ευελιξία που σε κρατάει παραγωγικό

Η ποικιλία των εισόδων και τύπων σύνδεσης σας επιτρέπει να χρησιμοποιήσετε αυτό που ταιριάζει καλύτερα στην εφαρμογή σας.δύο συνδέσμους τύπου N και ένα σύνολο πενταμερών κολών δεσμεύσεωςΜια μονάδα τύπου N και ένα σύνολο πόλων δέσμευσης είναι αφιερωμένα στους τρόπους μέτρησης και μεταφοράς AC. Η τάση AC ή dc μπορεί να εφαρμοστεί σε οποιαδήποτε σύνδεση εισόδου σε ολόκληρο το εύρος του 5790B,που σας επιτρέπει να εκτελείτε αυτοματοποιημένες μετρήσεις μεταφοράς AC/DCΟ 5790B καθορίζει αυτόματα αν η ισχύουσα τάση είναι AC ή DC.

Η δεύτερη σύνδεση εισόδου τύπου N υποστηρίζει την προαιρετική ευρυζωνική λειτουργία.Ένα LED δείχνει ποια τερματικά είναι ενεργά.

Είτε χρησιμοποιείτε το 5790B ως βολτμέτρο είτε ως πρότυπο μεταφοράς, η τάση εισόδου και η συχνότητα εμφανίζονται πάντα στην οθόνη μέτρησης.η διαφορά ac/dc ή ac/ac αναγράφεται πάντα στην οθόνη ελέγχου σε ppm, %, βολτ ή αναλογία.

Το 5790B είναι ένα πλήρως αυτόματο όργανο και επιλέγει το καλύτερο εύρος τάσης για τη μέτρηση που κάνετε.Η ισχυρή προστασία εισόδου 1200 V είναι ενεργή σε όλα τα φάσματα τάσης.

Χρησιμοποιώντας τα πλήκτρα ενεργοποίησης, το 5790B μπορεί να αλλάξει από συνεχείς σε ενιαίες μετρήσεις της τάσης εισόδου, καθιστώντας εύκολη τη λήψη δειγμάτων σε προκαθορισμένα διαστήματα.

Κατά τη χρήση του 5790B σε κατάσταση μεταφοράς, η τάση αναφοράς αποθηκεύεται και όλες οι μετρήσεις της διαφοράς ac/dc ή ac/ac πραγματοποιούνται σε σχέση με αυτήν.Μπορείτε επίσης να αποθηκεύσετε το μέσο όρο δύο τάσεων ως αναφορά για την εξάλειψη των σφαλμάτων αντιστροφής dc, για παράδειγμα.

Η διαισθητική διάταξη του μπροστινού πάνελ της 5790B καθιστά την χειροκίνητη λειτουργία γρήγορη και απλή.Και τα μηνύματα και τα μενού εμφανίζονται καθαρά στο φωτεινό 5790B, οθόνη αφής οθόνη.

Συμπεριλαμβάνονται διεπαφές USB, GPIB/IEEE-488, Ethernet και RS-232, και όλες οι λειτουργίες των οργάνων μπορούν να ελεγχθούν από υπολογιστή.το 5790B μπορεί να ενσωματωθεί σε αυτοματοποιημένα συστήματα που λειτουργούν με το λογισμικό βαθμονόμησης MET/CAL®.
