• Αξιόπιστη, επαναλαμβανόμενη μέτρηση των δυναμικών χαρακτηριστικών των ημιαγωγών ισχύος ευρείας ζώνης (SiC, GaN) για διακριτές συσκευές και μονάδες ισχύος.
• Τα μετρούμενα χαρακτηριστικά περιλαμβάνουν την ανάκτηση, την απενεργοποίηση, τη μετάβαση, την ανάκτηση αντίστροφης κίνησης, την φόρτιση της πύλης και πολλά άλλα.
• Πραγματικός ανιχνευτής απομόνωσης παλμού για τη μέτρηση της συσκευής της υψηλής πλευράς της μονάδας ισχύος.
• Τεχνολογία επαφής χωρίς συγκόλληση για επαναλαμβανόμενα, αξιόπιστα αποτελέσματα χωρίς συγκόλληση.
• Ασφαλές περιβάλλον δοκιμής τόσο για το DUT όσο και για τον χρήστη.
• Προσαρμόσιμη, επεκτάσιμη, αναβαθμιζόμενη, αρθρωτή πλατφόρμα επιτρέπει τη δοκιμή όλων των συσκευών ισχύος.

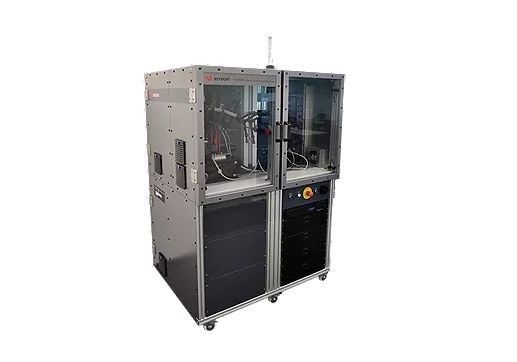

Ως έτοιμη λύση μέτρησης, η PD1550A παρέχει αξιόπιστες, επαναλαμβανόμενες μετρήσεις των ημιαγωγικών μονάδων ισχύος ευρείας ζώνης.Η πλατφόρμα εξασφαλίζει την ασφάλεια των χρηστών και την προστασία του υλικού μέτρησης του συστήματοςΗ ικανότητα να διασφαλίζεται επαναλαμβανόμενα, αξιόπιστα αποτελέσματα Double Pulse Test (DPT) βασίζεται στα 80+ χρόνια εμπειρίας της Keysight στην επιστήμη των μετρήσεων.Με την εμπειρία που αποκτήθηκε από τη στενή συνεργασία με τους πελάτες και τους οργανισμούς τυποποίησης με το PD1500AΗ Keysight βοηθά πλέον τους πελάτες να ξεπεράσουν τις προκλήσεις του δυναμικού χαρακτηρισμού των μονάδων ισχύος WBG.χαμηλή διαρροή (περίοδος femto-ampere)Ως αποτέλεσμα, το Keysight είναι μοναδικά τοποθετημένο για να σας βοηθήσει να ξεπεράσετε τις προκλήσεις του δυναμικού χαρακτηρισμού των ημιαγωγών ισχύος.

Συμπεριλαμβάνονται με το PD1550A πρότυπες προηγμένες τεχνικές μέτρησης, όπως η αντιστάθμιση ανιχνευτών, η ρύθμιση εκτόξευσης, η αποστροφή και η απόρριψη θορύβου κοινής λειτουργίας.Αυτές οι τεχνικές χρησιμοποιούνται στο πλαίσιο μιας καινοτόμου τοπολογίας μετρήσεων και διάταξηςΓια το σύστημα αυτό ειδικά αναπτύχθηκε ημιαυτόματη ρουτίνα βαθμονόμησης (AutoCal) που διορθώνει τα λάθη κέρδους και αντιστάθμισης του συστήματος.Το σύστημα χρησιμοποιεί επίσης τεχνικές απο-ενσωμάτωσης για να αντισταθμίσει τα επαγωγικά παράσιτα στο τρέχον σάντΗ τεχνολογία True Pulse Isolate Probe για ακριβείς μετρήσεις Vgs υψηλής πλευράς και η τεχνολογία επαφής χωρίς συγκόλληση επιτρέπουν επαναλαμβανόμενες αξιόπιστες μετρήσεις χωρίς να χρειάζεται συγκόλληση μεγάλων πλακών επαφής.

Το Joint Electron Device Engineering Council (JEDEC) είναι ο παγκόσμιος ηγέτης στην ανάπτυξη ανοικτών προτύπων και δημοσιεύσεων για τη βιομηχανία μικροηλεκτρονικών.Οι επιτροπές JEDEC παρέχουν ηγετική θέση στον κλάδο στην ανάπτυξη προτύπων για ένα ευρύ φάσμα τεχνολογιών.

Επιτροπή JEDEC: JC-70 Μεγάλο εύρος ζώνης Ηλεκτρονική μετατροπή ισχύος ημιαγωγούς
Τα πρότυπα JEDEC αναγνώρισαν την ανάγκη παροχής προτύπων WBG για τη βιομηχανία ημιαγωγών ισχύος.η επιτροπή JC70 Wide Bandgap Power Electronic Conversion Semiconductor σχηματίστηκε και για τα δύο GaN JC70.1 και SiC JC-70.2 Κάθε τμήμα έχει τρεις ομάδες εργασίας, με επίκεντρο τις διαδικασίες αξιοπιστίας και πιστοποίησης, τα στοιχεία και τις παραμέτρους του φύλλου δεδομένων και τις μεθόδους δοκιμών και χαρακτηρισμού.

Η Keysight συμμετέχει ενεργά στην ανάπτυξη αυτών των προτύπων.

Καθώς η JEDEC συνεχίζει να καθορίζει τη δυναμική δοκιμή συσκευών WBG, αρχίζουν να αναδύονται ορισμένες τυποποιημένες δοκιμές.

• Χαρακτηριστικά ενεργοποίησης
• Χαρακτηριστικά απενεργοποίησης
• Δυναμική αντίσταση
• Δυναμικό ρεύμα και τάση
• Χαρακτηριστικά μετατροπής
