Πλήρης χαρακτηρισμός συσκευής ισχύος για να εγγυηθεί ότι τα κυκλώματα σας λειτουργούν την πρώτη φορά

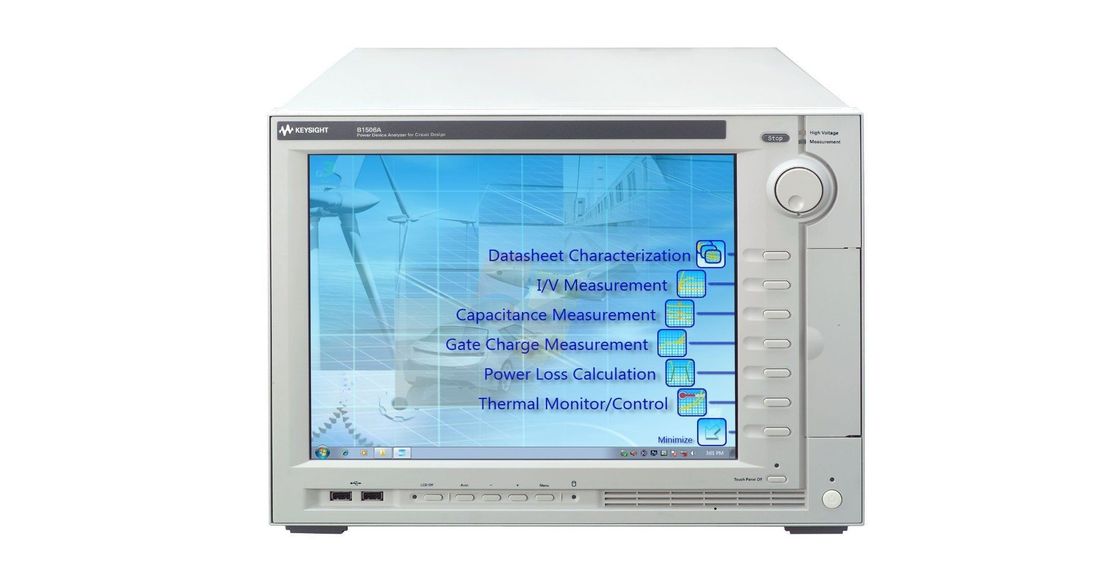

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsΜπορεί να αξιολογήσει όλες τις σχετικές παραμέτρους της συσκευής σε ένα ευρύ φάσμα συνθηκών λειτουργίας, συμπεριλαμβανομένων των παραμέτρων IV όπως η τάση διακοπής και η αντίσταση ανάφλεξης,καθώς και τρεις τερματικές χωρητικότητες FETΟ B1506A Power Device Analyzer/Curve Tracer for Circuit Design ανταποκρίνεται και ξεπερνά όλες τις δυνατότητες εντοπισμού καμπύλης.

Β1506Α Κοινά χαρακτηριστικά

• Ευρύ φάσμα λειτουργίας έως 3 kV/1500 A
• Πλήρως αυτοματοποιημένη ταχεία θερμική δοκιμή από -50 °C έως +250 °C
• Ηλεκτρονική δημιουργία δελτίου δεδομένων συσκευής ισχύος (ημιαγωγών και εξαρτημάτων)
• Λειτουργία αυτόματης εγγραφής για την αποτροπή απώλειας δεδομένων

Β1506Α ΙΙ χαρακτηριστικά συσκευασίας

• Πλήρως αυτοματοποιημένη ταχεία μέτρηση IV (Ron, BV, διαρροή, Vth, Vsat, κλπ.) τόσο για συσκευές συσκευασίας όσο και για συσκευές σε κυψέλες
• Στενά πλάτη IV παλμών (μέχρι 10 μs) για την αποτροπή της αυτοθερμότητας της συσκευής για την αποκάλυψη της πραγματικής απόδοσης της συσκευής
• Οσκιλοσκόπηση (θεώρηση χρονικού πεδίου) για την παρακολούθηση των πραγματικών μορφών κυμάτων τάσης/στροφής για ακριβή μέτρηση
• Μεταβαλλόμενη διαμόρφωση για την προσθήκη CV και Qg, για την επέκταση του εύρους ρεύματος από 20A σε 500A, 1500A

Β1506Α χαρακτηριστικά πλήρους πακέτου

• Όλα τα χαρακτηριστικά του IV πακέτου
• Μέτρηση χωρητικότητας εισόδου, εξόδου και αντίστροφης μεταφοράς του τρανζίστορα (Ciss, Coss, Crss, Cies, Coes, Cres) και αντίστασης πύλης (Rg) σε 3kV για συσκευές συσκευασίας
• Μέτρηση καμπύλης φορτίου πύλης (Qg) για συσκευασίες συσκευασίας
• Υπολογισμός της απώλειας ισχύος (απόδοση ρεύματος, απώλεια οδήγησης και απώλεια διακόπτη)

Το B1506A διαθέτει ένα ευρύ φάσμα δυνατοτήτων που το βοηθούν να εντοπίζει συσκευές χαμηλής ποιότητας υπό πραγματικές συνθήκες λειτουργίας του κυκλώματος, συμπεριλαμβανομένου ενός ευρέος εύρους τάσης και ρεύματος (3 kV και 1500 A),ευρύ εύρος μέτρησης θερμοκρασίας (-50°C έως +250°C), ικανότητα γρήγορου παλμού και ανάλυση μετρήσεων ρεύματος επιπέδου Sub-nA.Το μοναδικό λογισμικό του προσφέρει στον χρήστη μια εξοικειωμένη μορφή δελτίου δεδομένων συσκευής που διευκολύνει τον χαρακτηρισμό συσκευών χωρίς να υποβληθεί σε οποιαδήποτε επίσημη εκπαίδευσηΤο ενσωματωμένο κύκλωμα διακόπτη στο εσωτερικό της συσκευής δοκιμής υποστηρίζει πλήρως αυτοματοποιημένες δοκιμές,με δυνατότητα αυτόματης αλλαγής μεταξύ δοκιμών υψηλής τάσης και υψηλού ρεύματος, καθώς και μεταξύ IV και CV μετρήσεων.

Επιπλέον, ένας μοναδικός προσαρμογός πρίζας δοκιμαστικής συσκευής τύπου plug-in εξαλείφει τη σύνδεση καλωδίου και άλλα ανθρώπινα λάθη.Το B1506A υποστηρίζει επίσης την πλήρη αυτοματοποίηση του θερμικού χαρακτηρισμούΤο DUT βρίσκεται σε κοντινή απόσταση από τους πόρους μέτρησης του B1506A.τα μεγάλα παράσιτα που προκαλούνται από τις επεκτάσεις καλωδίων που οδηγούν σε θάλαμο θερμοκρασίας δεν υπάρχουν.

Για το λόγο αυτό, τα υπερυψηλά ρεύματα χωρίς ταλαντώσεις μέχρι 1500 A μπορούν να αξιολογηθούν με ακρίβεια τόσο σε χαμηλές όσο και σε υψηλές θερμοκρασίες.Οι δυνατότητες του B1506A φέρνουν επανάσταση στον σχεδιασμό κυκλωμάτων ηλεκτρονικής ισχύος, βοηθώντας τόσο στη μεγιστοποίηση της αξίας του τελικού προϊόντος όσο και στην επιτάχυνση των κύκλων ανάπτυξης προϊόντων..

Οι τιμές των συσκευασιών IV (H20, H50, H70) είναι συγκρίσιμες με εκείνες των συμβατικών εντοπιστών καμπύλης και με το B1506A λαμβάνετε πρόσθετα προηγμένα χαρακτηριστικά.Μπορείτε επίσης να αναβαθμίσετε οποιοδήποτε από τα πακέτα B1506A IV (H20, H50, H70) για την αύξηση του εύρους ρεύματος ή την προσθήκη δυνατότητας μέτρησης CV/Qg (επιλογές H21, H51, H71).

Β1506Α IV Συσκευή

• Β1506Α-H20 20 A / 3 kV IV μέτρηση
• Β1506Α-H50 500 A / 3 kV IV μέτρηση
• Β1506Α-H70 1500 A / 3 kV IV μέτρηση

Β1506Α Πλήρες πακέτο

• B1506A-H21 20 A / 3 kV IV, C-V και μέτρηση φορτίου πύλης
• B1506A-H51 500 A / 3 kV IV, C-V και μέτρηση φορτίου πύλης
• B1506A-H71 1500 A / 3 kV IV, C-V και μέτρηση φορτίου πύλης
