Ικανότητες μέτρησης τάσης ρεύματος

• Περιοχές μετρήσεων ακρίβειας και ακρίβειας 0,1 fA - 1A και 0,5 μV - 200 V
• Δυναμίες μετρήσεων σε σημείο και μετρήσεων με σάρωση
• Μέτρηση σημείων και μετρήσεων μετρήσεων με πλάτος παλμού τουλάχιστον 500 μs
• Η μονάδα ASU (atto-sense and switch unit) μπορεί να χρησιμοποιηθεί με την HRSMU για να παρέχει ανάλυση μέτρησης 0,1 fA και εναλλαγή διαδρομής SMU/AUX

Λογισμικό EasyEXPERT group+

• Το περιβάλλον χαρακτηρισμού είναι διαθέσιμο στον υπολογιστή του χρήστη
• Ενστικτώδης λειτουργία βασισμένη σε GUI με λειτουργία πληκτρολογίου και ποντικιού
• Πολλαπλές λειτουργίες μέτρησης για ταχεία ρύθμιση και εκτέλεση της μέτρησης (δοκιμή εφαρμογής, κλασική δοκιμή και ταχεία δοκιμή)
• Εικονική απεικόνιση, δυνατότητες αυτοματοποιημένης ανάλυσης και δημιουργία δεδομένων στο Excel και εικόνας για ανάλυση και αναφορά

Εργαλεία E5270B

• Διαμορφώσιμες και αναβαθμιζόμενες μονάδες μέτρησης έως 8 θέσεις
• Τα SMU υψηλής ανάλυσης (HRSMU), τα SMU μεσαίας ισχύος (MPSMU) και τα SMU υψηλής ισχύος (HPSMU) είναι διαθέσιμα για τη διαμόρφωση της επιλογής SMU.
• Οι μετατροπείς ψηφιακής ανάλυσης υψηλής ανάλυσης και υψηλής ταχύτητας (ADC) είναι διαθέσιμοι σε όλες τις εγκατεστημένες μονάδες.
• Ενεργή μονάδα εδάφους (GNDU) στον κεντρικό υπολογιστή για την επιβολή ισχύος 0 V και την υποβάθμιση του ρεύματος έως 4 A

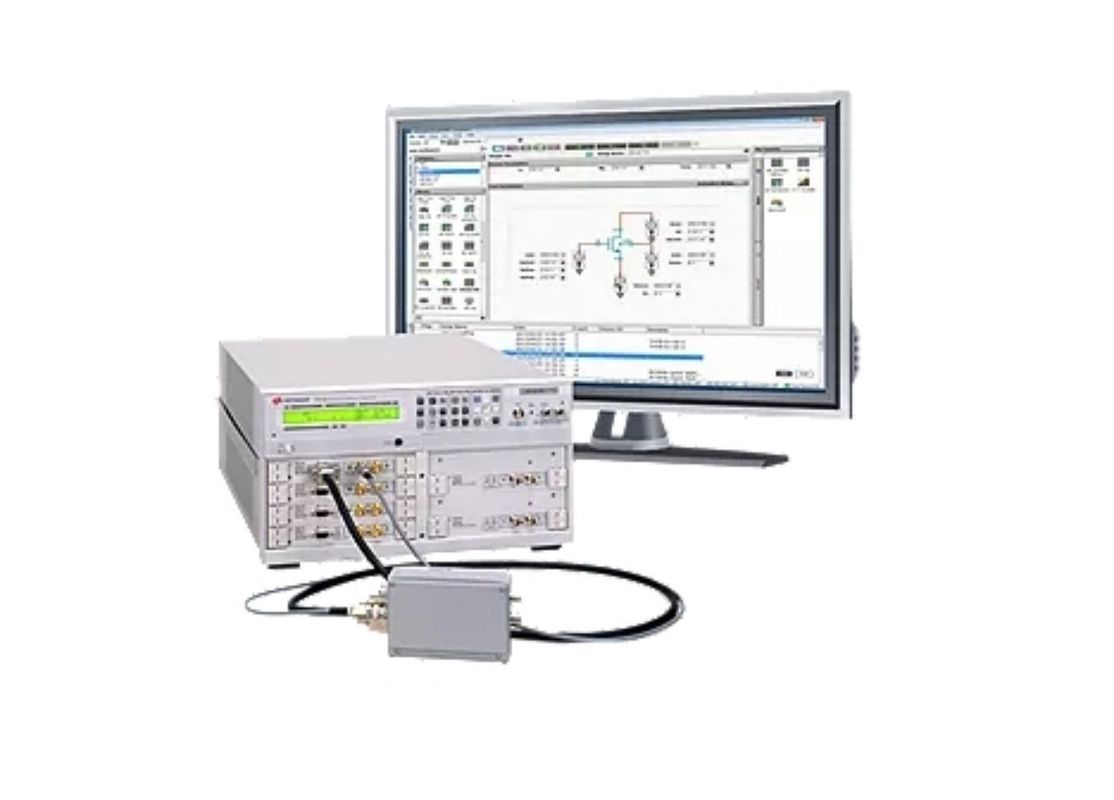

Ο αναλυτής ακρίβειας E5270B Precision IV είναι η πλήρης λύση για τον χαρακτηρισμό ρεύματος και τάσης ενός ευρέος φάσματος υλικών και συσκευών.Το E5270B υποστηρίζει πολλαπλές SMU (Source/Monitor Units) για πηγή τάσης/ρεύματος και μέτρηση τάσης/ρεύματος με την καλύτερη στην κατηγορία απόδοση μέτρησης ρεύματος έως και 0.1 fA. Η αρθρωτή αρχιτεκτονική του επιτρέπει τη διαμόρφωση ή αναβάθμιση των SMU για οκτώ διαθέσιμες θέσεις. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisΗ ισχυρή ενσωμάτωση των ευπροσάρμοστων δυνατοτήτων μέτρησης της SMU και του λογισμικού χαρακτηρισμού με βάση το GUI καθιστά το E5270B την καλύτερη λύση για χαρακτηρισμό και αξιολόγηση συσκευών, υλικών,ημιαγωγούς, ενεργά/παθητικά συστατικά ή σχεδόν κάθε άλλο είδος ηλεκτρονικής συσκευής με αμετάκλητη αξιοπιστία και αποτελεσματικότητα μέτρησης.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), διασφαλίζοντας ότι δεν χάνεται πολύτιμη πληροφορία και ότι οι μετρήσεις μπορούν να επαναληφθούν σε μεταγενέστερη ημερομηνία.Το Keysight E5270B παρέχει την πλήρη λύση για τον χαρακτηρισμό του ρεύματος και της τάσης με αυτές τις ευέλικτες δυνατότητες.

Εκτός από τη χρήση ως αναλυτής, το E5270B είναι διαθέσιμο ως συστημικό συστατικό SMU για σύστημα δοκιμής σε ράφι και κολλημένο.Παρέχει την κλιμακωτότητα και την υψηλότερη ακρίβεια μετρήσεων στην κατηγορία για τη μέτρηση ρεύματος-φόλταΜπορεί να ελεγχθεί εξ αποστάσεως από το σύνολο εντολών FLEX που υποστηρίζει τις ισχυρές δυνατότητες μέτρησης.
