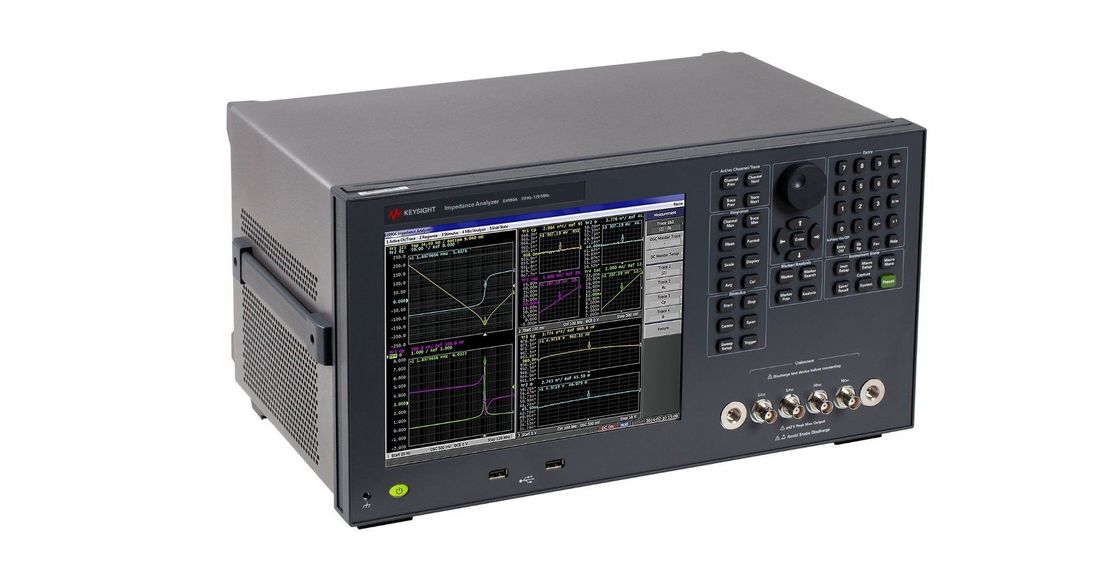

E4991b Αναλυτής αντίστασης, από 1 MHz έως 500 MHz/1 GHz/3 GHz

E4991B Αναλυτής αντίστασης 1 MHz - 3 GHz

Ο αναλυτής αντίστασης Keysight E4991B είναι η τέλεια λύση για τον χαρακτηρισμό και την αξιολόγηση ηλεκτρονικών εξαρτημάτων, ημιαγωγών και υλικών.

• Τρεις αναβαθμιζόμενες επιλογές συχνοτήτων: 1 MHz έως 500 MHz/1 GHz/3 GHz
• Βασική ακρίβεια ±0,65% και εύρος παρεμπόδισης ωμέγα 120 m έως 52 k ωμέγα (10% εύρος ακρίβειας μέτρησης)
• Παράμετροι μέτρησης: θ, R, X, G, B, L, C, D, Q, θ, Γx, Γy, θΓ, Vac, Iac, Vdc¹, ΙΔ¹ (1. απαιτείται η επιλογή 001)
• Ενσωματωμένη παραμετροποίηση συνεχούς ρεύματος (Επιλογή 001): 0 V έως ± 40 V, 0 A έως ± 100 mA
• 4 κανάλια & 4 ίχνη σε 10,4 ιντσών έγχρωμη LCD με οθόνη αφής
• Λειτουργία ανάλυσης δεδομένων: ανάλυση ισοδύναμου κυκλώματος, δοκιμή οριακής γραμμής
• Μέτρηση διηλεκτρικού/μαγνητικού υλικού (Επιλογή 002): ερρδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδδ
• Δυναμίες μέτρησης των χαρακτηριστικών θερμοκρασίας (Επιλογή 007) και αξιόπιστης μέτρησης σε πλακέτα (Επιλογή 010)

Οι επιλογές μέτρησης υλικού παρέχουν δυνατότητα ανάλυσης των χαρακτηριστικών θερμοκρασίας (Επιλογή 007) και άμεση λειτουργία ανάγνωσης της επιτρεπτικότητας και της διαπερατότητας (Επιλογή 002).

Το κιτ σύνδεσης σταθμού ανίχνευσης (Επιλογή 010) προσφέρει μια ακριβή λύση μέτρησης της αντίστασης σε κυψέλη ή μικροσυστατικό έως και 3 GHz.

Το E4991B υποστηρίζει μια μεγάλη ποικιλία εξαρτημάτων δοκιμής που έχουν σχεδιαστεί για να κάνουν τις μετρήσεις απλές και αξιόπιστες.

Είτε ασχολείστε με την έρευνα και ανάπτυξη, την ποιότητα ή την επιθεώρηση, το E4991B είναι μια ιδανική λύση για τον χαρακτηρισμό και την αξιολόγηση ηλεκτρονικών εξαρτημάτων, ημιαγωγικών συσκευών και υλικών.

Για τη μέτρηση υλικών, το E4991B λειτουργεί με τη δέσμη μέτρησης υλικών N1500A-005 και παρέχει ευκολία μετρήσεων (μέχρι 1 GHz), από τις συσκευές ρύθμισης έως τη δημιουργία εκθέσεων.
