• Μέγα υπολογιστής με 4 υποδομές με συνολική ισχύ έως 600 W και έως 4 μονάδες.
• Ακριβότητα του βολτμέτρου: Μέχρι 0,025% + 50 μV, έως 18 bits
• Ακριβότητα του αμπερόμετρου: Μέχρι 0,025% + 8 nA, έως 18 bits
• Λειτουργία γεννήτριας αυθαίρετης μορφής κύματος: Διάταξη ζώνης έως 100 kHz, ισχύ εξόδου έως 500 W
• Λειτουργία πεδίου εφαρμογής: Ψηφιοποιεί τάση και ρεύμα έως 200 kHz, 512 kpts, έως 18 bits
• Λειτουργία καταγραφής δεδομένων: Διαστήματα μέτρησης από 20 μs έως 60 s, μέγιστη τιμή 500 M ανά δεδομένο
• 4 GB μη πτητικής αποθήκευσης δεδομένων για αρχεία καταγραφής δεδομένων, ίχνη εμβέλειας, ρυθμίσεις οργάνων

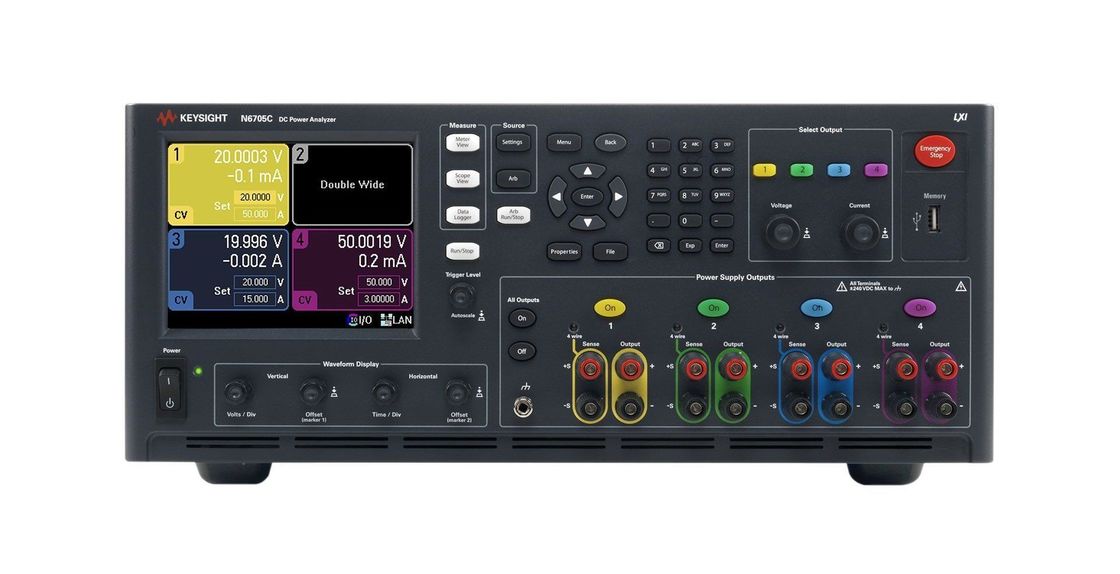

Το βασικό μοντέλο N6715C Προσαρμοσμένο διαμορφωμένο DC Power Analyzer

Ο αναλυτής ισχύος συνεχούς ρεύματος N6715C είναι ένα σύστημα κατασκευής με βάση την παραγγελία που διατίθεται ως πλήρως δοκιμασμένος και συναρμολογημένος αναλυτής ισχύος συνεχούς ρεύματος.Κάθε N6715C αποτελείται από έναν κεντρικό υπολογιστή N6705C (που περιγράφεται κατωτέρω) συν 1 έως 4 μονάδες παροχής συνεχούς ενέργειας και συνολική ισχύ εξόδου μονάδας παροχής συνεχούς ενέργειας έως 600 WΓια να προσδιορίσετε ποιες ενότητες θέλετε να εγκατασταθούν στο N6715C, οι ενότητες παραγγέλνονται ως επιλογές για το N6715C.

Το N6705C εξοικονομεί χρόνο.

Ο αναλυτής ισχύος συνεχούς ρεύματος N6705C παρέχει ασύγκριτα κέρδη παραγωγικότητας για την προμήθεια και μέτρηση τάσης και ρεύματος συνεχούς ρεύματος στο DUT ενσωματώνοντας έως 4 προηγμένες πηγές ρεύματος με DMM, Scope, Arb,και χαρακτηριστικά Data LoggerΤο N6705C εξαλείφει την ανάγκη να συγκεντρώσετε πολλαπλά εξαρτήματα εξοπλισμού και να δημιουργήσετε περίπλοκες ρυθμίσεις δοκιμών, συμπεριλαμβανομένων μετατροπέων (όπως ανιχνευτές ρεύματος και μετατροπές) για τη μέτρηση ρεύματος στο DUT σας. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panelΓια ακόμη μεγαλύτερες λειτουργίες ελέγχου και ανάλυσης, ο αναλυτής ισχύος συνεχούς ρεύματος μπορεί να χρησιμοποιηθεί με το Προηγμένο λογισμικό ελέγχου και ανάλυσης ισχύος PathWave BenchVueΌταν απαιτούνται αυτοματοποιημένες ρυθμίσεις, το N6705C είναι πλήρως προγραμματισμένο μέσω GPIB, USB, LAN και είναι συμβατό με το LXI.

Το N6705C μπορεί να προσαρμοστεί στις ανάγκες σας

Το N6705C προσφέρει ευέλικτη διαμόρφωση για να ανταποκριθεί στις απαιτήσεις παροχής ενέργειας και ανάλυσης.και μέχρι 600 W συνολική ισχύς εξόδου DC Power ModuleΟι ενότητες παραγγέλνονται ξεχωριστά.

Η N6705C δέχεται τις ίδιες ενότητες με το N6700 Modular Power System, με πάνω από 30 ενότητες για επιλογή.Οι πηγές υψηλής απόδοσης για το N6705C περιλαμβάνουν: 50 W, 100 W, 300 W και 500 W· έως 60 V, έως 50 A. Οι πηγές ακρίβειας για το N6705C περιλαμβάνουν: 50 W, 100 W, 300 W και 500 W· έως 60 V, έως 50 A. Οι μονάδες πηγής/μετρήσεων για το N6705C περιλαμβάνουν:20 WΚάθε ενότητα περιλαμβάνει ενσωματωμένο όλτομετρο, αμπερόμετρο, πεδίο εφαρμογής, γεννήτρια μορφής κύματος και λειτουργίες καταγραφής δεδομένων.

Χαρακτηριστικά:

• Εύκολο στη χρήση εργαλείο Ε&Α για την απόκτηση και μέτρηση τάσης και ρεύματος συνεχούς ρεύματος στο DUT.
• Ενσωματώνει δυνατότητες έως 4 τροφοδοτήσεων, DMM, Scope, Arb και Data Logger.
• Πρόσβαση σε όλες τις δυνατότητες χωρίς προγραμματισμό. Χρησιμοποιήστε τα χειριστήρια του μπροστινού πάνελ ή το λογισμικό ελέγχου και ανάλυσης 14585A.
• Ενστικτώδεις, ειδικές φυσικές ρυθμίσεις για κοινές λειτουργίες.
• Μεγάλη έγχρωμη γραφική οθόνη για εύκολη προβολή πολύπλοκων δεδομένων.
• Συνδέσεις και στοιχεία ελέγχου με χρωματική κωδικοποίηση στην οθόνη για γρήγορη και χωρίς σφάλματα ρύθμιση.
• Προγραμματίζεται μέσω τυποποιημένου GPIB, LAN και USB· συμμορφώνεται με το LXI.
