Εφαρμογές

• Αεροδιαστημική και Άμυνα
• Επικοινωνίες
• Δοκιμή ηλεκτρονικών
• Φυσική υψηλών ενεργειών

Λειτουργικότητα

• 5 θέσεις για τις μονάδες οργάνων AXIe
• Ενσωματωμένη μονάδα συστήματος AXIe
• Υψηλή ισχύς, έως 300W Ψύξη ανά θέση
• Προαιρετικός συγχρονισμός GPS και χρονογραφή
• Προαιρετικός ενσωματωμένος πίσω ελεγκτής για ψηφιοποιητές (M9506A-BC1), που επιτρέπει την ασφαλή λειτουργία SCPI μέσω LAN

Χαρακτηριστικά απόδοσης

• Διαμορφώσιμη διεπαφή PCIe Gen 3 διπλής θύρας για τη σύνδεση του πλαισίου με εξωτερικό ελεγκτή ή/και τη διασύνδεση πολλαπλών πλαισίων (μέχρι 16 GB/s ταχύτητα δεδομένων ανάλογα με τη διαμόρφωση)
• Γενιά 3 συνδέσεις PCIe x16 σε κάθε slot ενότητας (μέγιστο ρυθμός δεδομένων 16 GB/s)
• Η αστραπή^ΤΜ 3 παρέχει μια εναλλακτική σύνδεση με ένα φορητό υπολογιστή ή υπολογιστή επιφάνειας εργασίας εξοπλισμένο με Thunderbolt

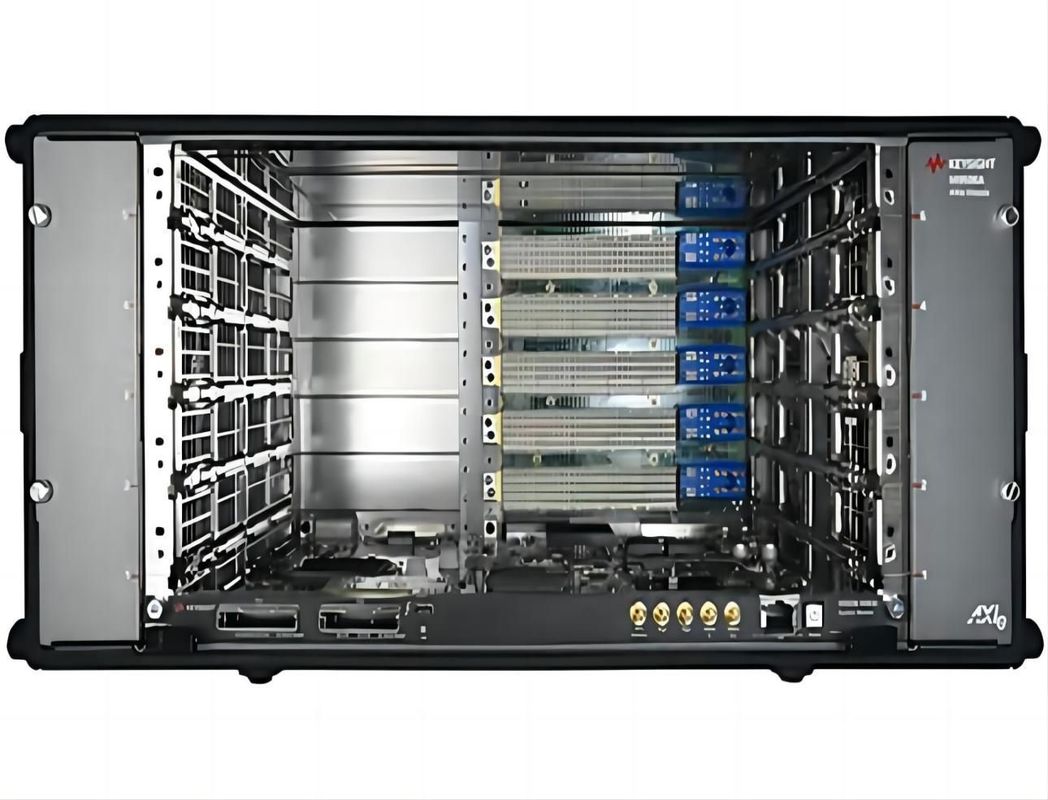

Το Keysight M9506A είναι ένα υψηλής απόδοσης πλαίσιο AXIe και είναι η καλύτερη επιλογή για απαιτητικές, αρθρωτές εφαρμογές.Παρέχει 5 slots για τις μονάδες οργάνων AXIe, έως 300 W ανά slot, και περιλαμβάνει ενσωματωμένη μονάδα συστήματος που δεν καταλαμβάνει slot οργάνου.Η ενσωματωμένη μονάδα συστήματος (ESM) παρέχει μια γενιά 3 x8 / x16 PCIe® διεπαφές για τη σύνδεση του πλαισίου με έναν εξωτερικό ελεγκτή ή την επέκταση του συστήματος με τη χρήση πολλαπλών πλαισίωνΓια την ελαχιστοποίηση του χώρου στα ράφια, οι υποδομές των ενσωματωμένων οργάνων είναι τοποθετημένες οριζόντια.

Η επιλογή M9506A-BC1 προσθέτει ένα κλειστό, εργαλείο-grade, Linux βασισμένο ελεγκτή στο πίσω μέρος του πλαισίου του M9506A. Αναπτύχθηκε για να ενισχύσει την ασφάλεια για εφαρμογές ψηφιοποίησης υψηλού αριθμού καναλιών,συνδυάζοντας την ευκολία χρήσης της παραδοσιακής πλατφόρμας με τα πλεονεκτήματα μιας μοντέρνης πλατφόρμαςΜια απλή σύνδεση LAN σου δίνει εύκολο έλεγχο πολλών καναλιών σε ένα μικρό χώρο.

Η επιλογή M9506A-GPS προσθέτει τη δυνατότητα συγχρονισμού GPS μαζί με μια εξωτερική θύρα κεραίας στο μπροστινό πάνελ.Παρέχει μια ακριβή έξοδο 1 PPS και η αναφορά 10/100 MHz μπορεί να κλειδωθεί σε αυτό το ρολόι. Το σήμα PPS μπορεί να διαδοθεί για να ενεργοποιήσει I / O και τα γεγονότα ενεργοποίησης μπορούν να επισημανθούν με χρονική σφραγίδα.
