Επιλογές έως 4 Gb/s για τη λειτουργία κατάστασης και 10 GHz για τη λειτουργία συγχρονισμού

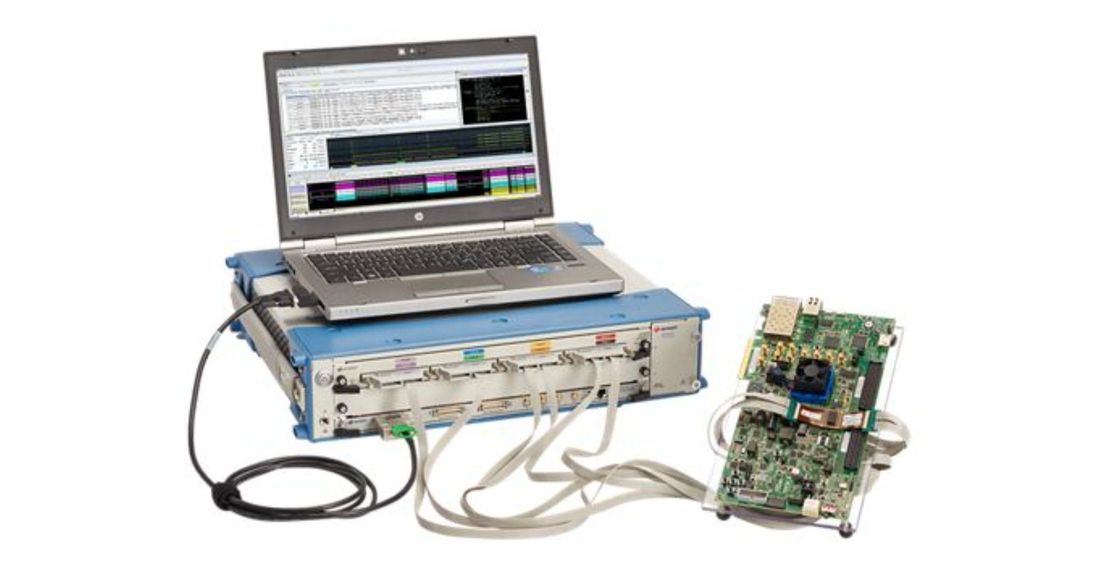

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sΗ U4164A λογική αναλυτής ενότητα παρέχει τις ακόλουθες μοναδικές δυνατότητες που σας επιτρέπουν να κάνετε μετρήσεις και να επιτύχετε επίπεδα διορατικότητας που δεν είναι διαθέσιμα με άλλους λογικούς αναλυτές

Η μονάδα λογικού αναλυτή U4164A διαθέτει δύο τρόπους λειτουργίας: τρόπους τετραδιάστατης δειγματοληψίας και τρόπους συγχρονισμού τεταρτημάτων καναλιών 10 GHz.Η κατάσταση τετραδιάστατης δειγματοληψίας επιτυγχάνει τέσσερις διαφορετικές θέσεις δειγματοληψίας σε δύο ανεξάρτητα ρυθμιζόμενα κατώτατα όρια από ένα μόνο σημείο ανίχνευσης σε κάθε είσοδο.

Η λειτουργία τετραδιάστατης δειγματοληπτικής κατάστασης σημαίνει ότι απαιτείται λιγότερος χώρος για την ανίχνευση σημάτων υψηλής ταχύτητας δεδομένων, όπως DDR4, DDR5, LPDDR4,και LPDDR5 που απαιτούν διαφορετικές θέσεις δειγματοληψίας για τα δεδομένα ανάγνωσης και εγγραφής και ξεχωριστά δείγματα αυξανόμενης / μειωμένης άκρης για ταχύτητες δεδομένων μεγαλύτερες από 2.5 Gb/s. Η λειτουργία συγχρονισμού τεταρτοκάναλου (10 GHz) παρέχει έως και 1,6 Gb δειγμάτων ανά είσοδο.Η μονάδα ανάλυσης λογικής U4164A περιλαμβάνει πολλές νέες δυνατότητες για να βοηθήσει τους μηχανικούς σχεδιασμού υψηλής ταχύτητας ψηφιακής μνήμης και μνήμης DDR / LPDDR να επιταχύνουν την ενεργοποίηση και το διορθωτικό των συστημάτων τουςΤο U4164A διαθέτει ένα σύστημα ελέγχου της απόκλισης της λειτουργίας χρονισμού, διπλό όριο σε διπλή κατάσταση δείγματος, έλεγχο υστερεσίας ρολογιού για ρύθμιση της ευαισθησίας στη θόρυβο,και την βαθύτερη επιλογή βάθους μνήμης του κλάδου (400 Mb πλήρους καναλιού), 800 Mb μισό κανάλι, και 1,6 Gb στο τέταρτο κανάλι).

Για να βελτιώσουμε την εικόνα από τα ίχνη του U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 και ONFi (Open NAND Flash interface) ανάλυση μνήμης και επικύρωση συνεργών.
